    Mechanik

    Versuche zu Mechanik

Versuchsaufbau

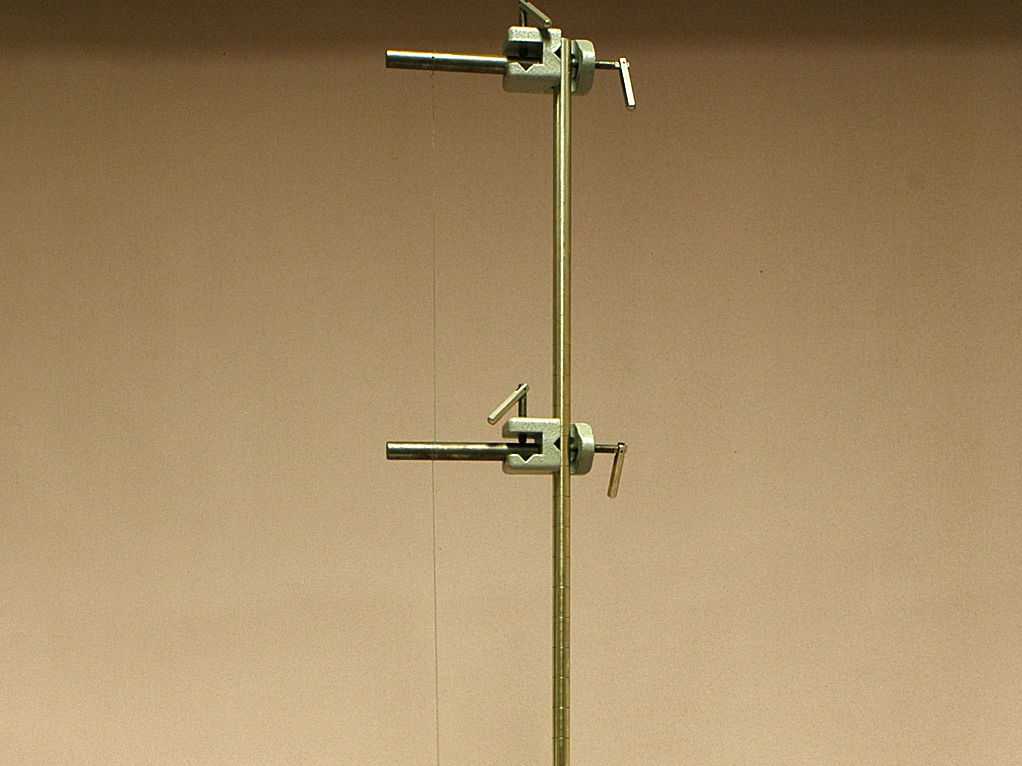

M1 Fadenpendel

Messung von Schwingungsdauern mit Stoppuhr im Umkehrpunkt, beim Nulldurchgang und bei verschiedenen Längen, Fehlerrechnung, Linearisierung von Meßergebnissen, Geradenausgleich, g-Bestimmung.

Versuchsskript: m1_pendel_31_10_16.pdf

Versuchsaufbau

M2 Cassy-Pendel

Der Computer als Hilfsmittel zur Erfassung von Messwerten - Einführungsversuch am Beispiel Pendel

Einrichten des CASSY-Interface-Systems, Aufnahme der Schwingungen, Computerauswertung, Aufnahme verschiedener physikalischer Größen in unterschiedlichen Darstellungen: zeitlicher Verlauf der Auslenkung, der Bahngeschwindigkeit, der potentiellen und der kinetischen Energie, Phasenraumdarstellung.

Versuchsskript: m2_cassypendel_05_10_18.pdf

Versuchsaufbau

M3 Das zweite newtonsche Gesetz

Überprüfung des zentralen Gesetzes der klassischen Mechanik mit der Luftkissenschiene und der Atwoodschen Fallmaschine / elektronische Stoppuhr oder optional Computermeßwerterfassung mit erweiterter Aufgabenstellung.

Versuchsskript: M3_zweites_newt_19_12_16.pdf

Versuchsaufbau

M4 Stoßgesetze in einer Dimension

elastischer, fast-elastischer und unelastischer Stoß auf der Luftkissenschiene / elektronische Stoppuhr

Versuchsskript: M4_Stossgesetze_04_10_17.pdf

Versuchsaufbau

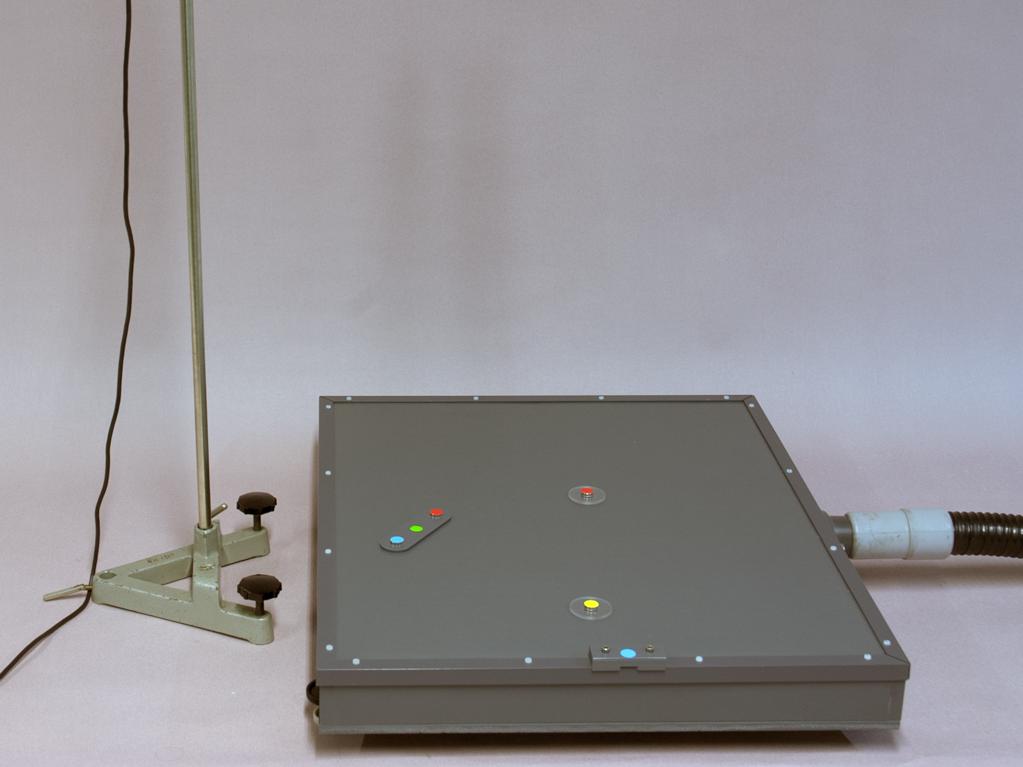

M5 Impulserhaltung in zwei Dimensionen

Der elastische Stoß zweier Scheiben mit sowohl gleicher als auch unterschiedlicher Masse, die sich auf einem Luftkissentisch nahezu reibungsfrei bewegen, soll mit Hilfe einer Videokamera aufgezeichnet werden. Per Videoanalyse werden ihre Bewegungsbahnen ermittelt und daraus die Impuls- und Energieerhaltung im Zweidimensionalen überprüft.

Versuchsskript: m5_stoss_zweidim_05_11_12.pdf

Versuchsaufbau
Versuchsaufbau

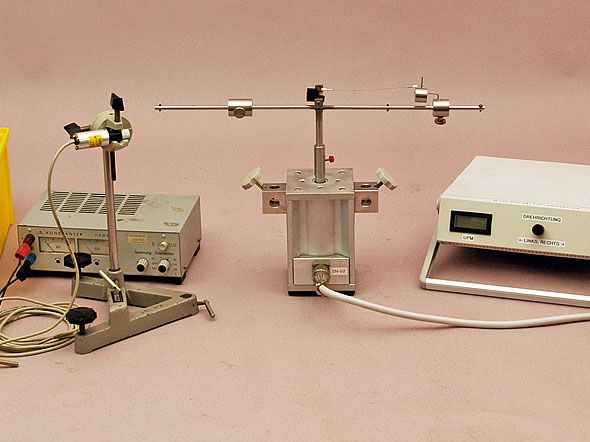

M6 Drehbewegung

Messung der Zentripetalkraft in Abhängigkeit von Masse, Radius und Winkelgeschwindigkeit, Messung der Corioliskraft

Versuchsskript: M6_Drehbewegung_02_11_15.pdf

Versuchsaufbau

M7 Trägheitsmomente

Kalibrierung einer Drehschwingeranordnung zur Bestimmung von Trägheitsmomenten.

Versuchsskript: m7_traegheitsmomente_04_10_17.pdf

Versuchsaufbau

M8 Maxwellsches Rad

Bestimmung des Gewichtsverlustes des Rades bei  Bewegung

Versuchsskript: m8_maxwell_16_11_11.pdf

Versuchsaufbau

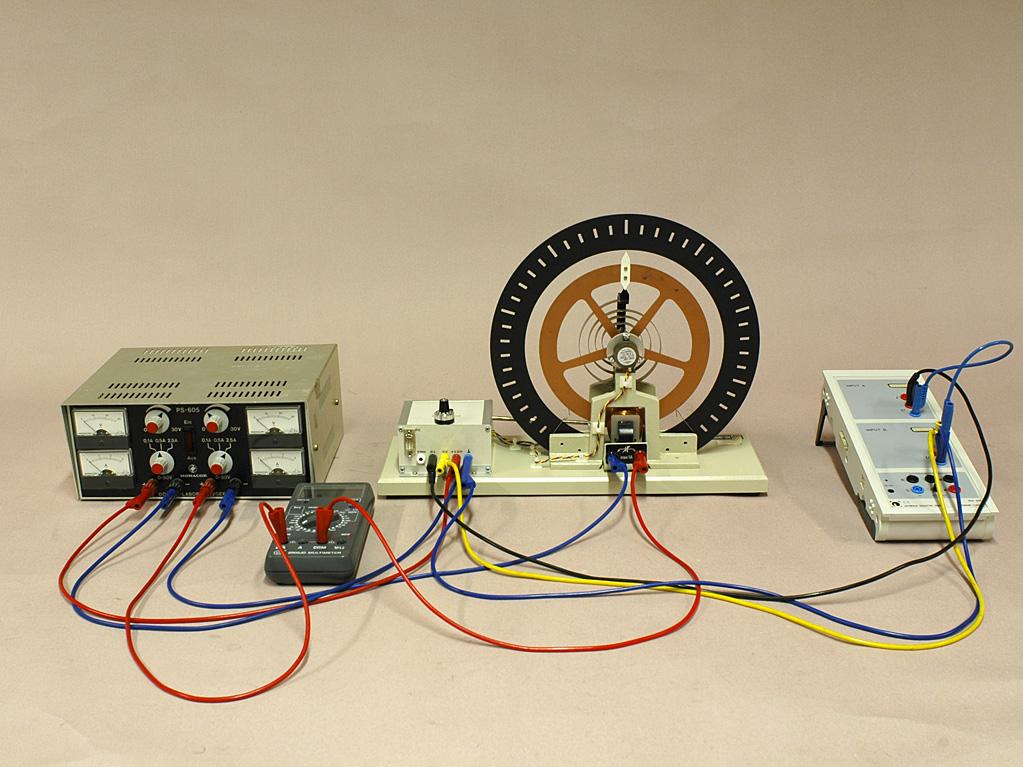

M9 Erzwungene Schwingungen

freie Schwingung bei unterschiedlichen Dämpfungen, Messwerterfassung mit CASSY-Computersystem. Erzwungene Schwingungen, Resonanzkurven bei verschiedenen Dämpfungen, Messwerterfassung und Auswertung mit CASSY-Computersystem, chaotisches Verhalten, Phasenraumdarstellung

Versuchsskript: m9_erzwungene_schwingungen_13_04_11.pdf

Versuchsaufbau

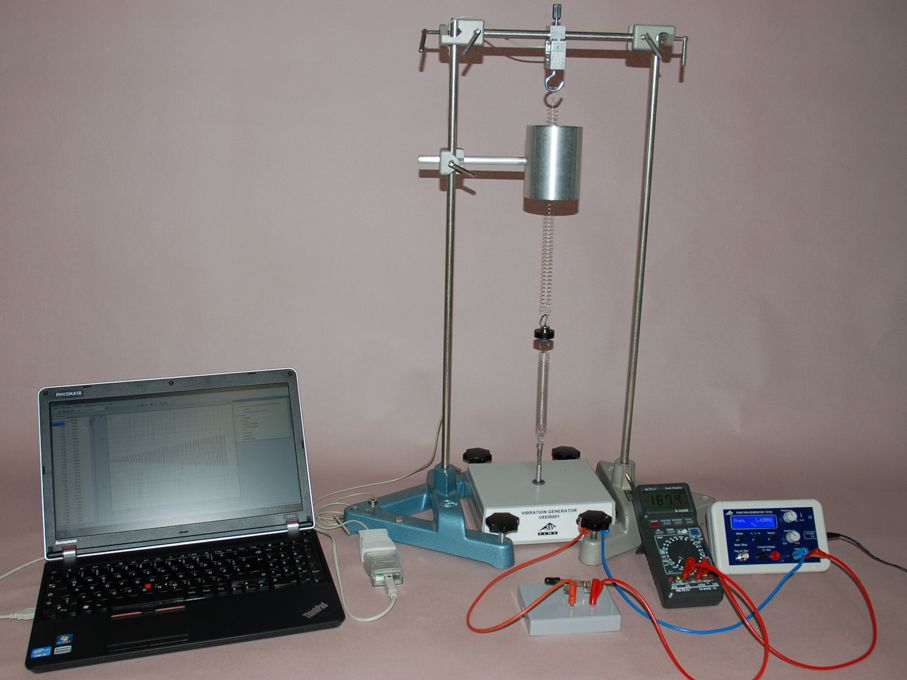

M10 Resonanzverhalten eines Masse-Feder Systems

In diesem Versuch werden freie, freie gedämpfte und erzwungene Schwingungen an einem Masse-Feder System untersucht. Die Resonanzkurven sowie das Phasenverhalten zwischen Erreger und schwingendem System werden bei unterschiedlichen Dämpfungen aufgezeichnet.

Versuchsskript: M10_Resonanz_10_01_19.pdf

Versuchsaufbau

M11 Kreisel

Überprüfung des Zusammenhangs zwischen Präzessionsdauer, Rotationsfrequenz, Schwerpunktlage, Trägheitsmoment / Stoppuhr

Versuchsskript: M11_Kreisel_04_10_17.pdf

Versuchsaufbau

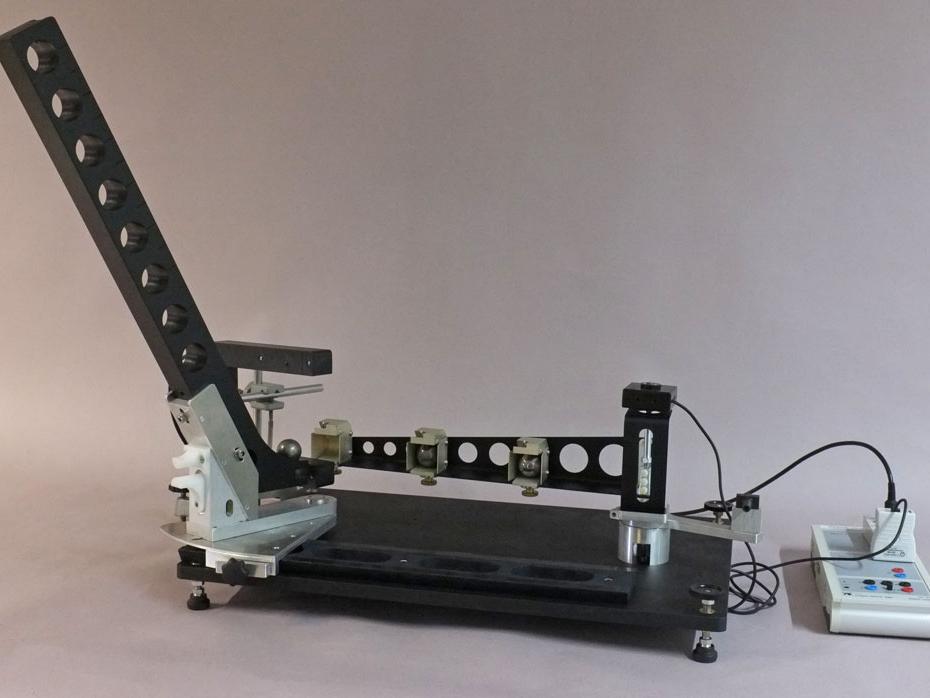

M12 Erhaltung des Drehimpulses

Die Drehimpulserhaltung soll experimentell beim inelastischen Stoß zweier Körper überprüft werden.

Versuchsskript: m12_drehimpuls_09_11_12.pdf

Versuchsaufbau

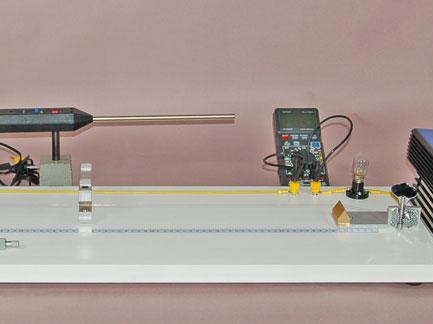

M13 Schwingende Saite

Ein musikalischer Versuch. Sie lernen die Grundlagen aller Saiteninstrumente kennen und beschäftigen sich experimentell mit dem wichtigen physikalischen Konzept der stehenden Wellen. Dabei wird die Lorentzkraft zum Auslenken der Saite benutzt.

Versuchsskript: m13_saite_28_02_2018.pdf

Versuchsaufbau

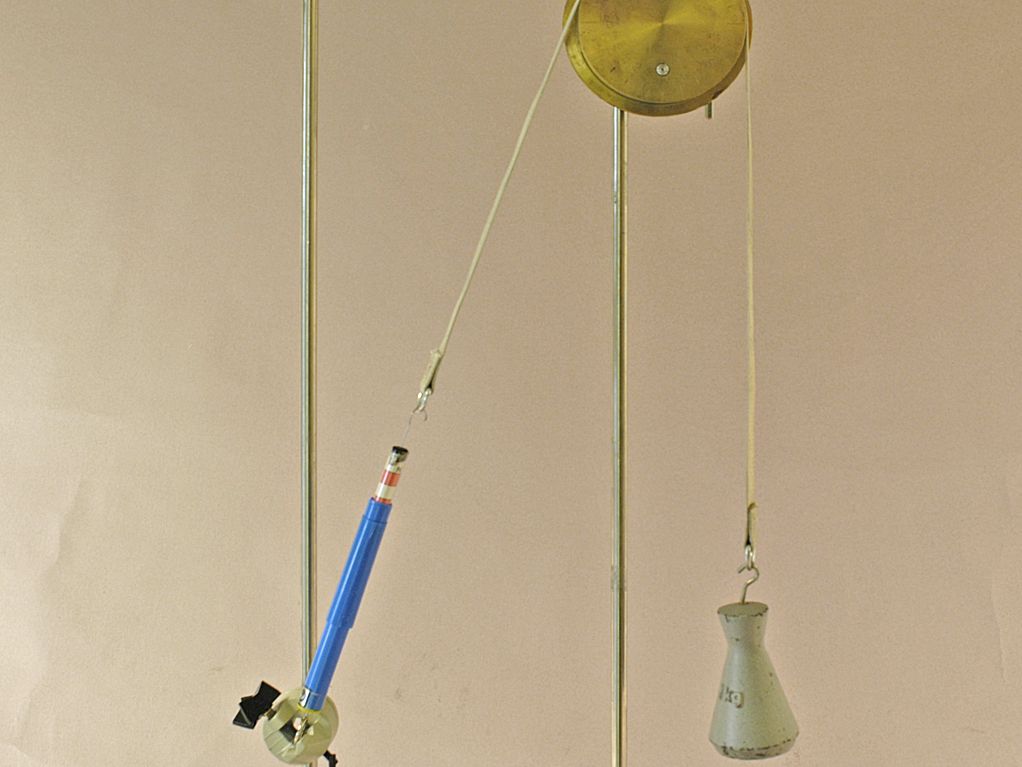

M14 Reibung am Poller

Messung der exponentiell abnehmenden Gegenkraft durch die mit zunehmendem umschlossenen Winkel wachsende Haftreibung / verschiedene Materialien, Federkraftmesser

Versuchsskript: m14_poller_02_03_10.pdf

Versuchsaufbau

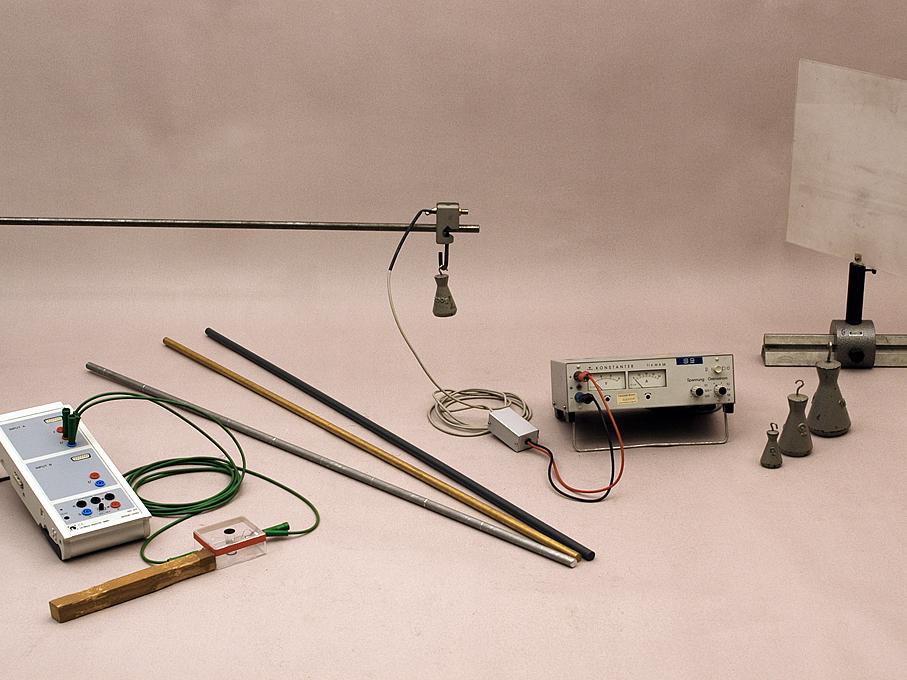

M15 Elastizitätsmodul

Dynamische und statische Bestimmung des E-Moduls über Messung der Schallgeschwindigkeit in Metallstäben und Messung der Durchbiegung / CASSY-Computerspeicheroszilloskop

Versuchsskript: M15_E_Modul_10_10_16.pdf

Versuchsaufbau

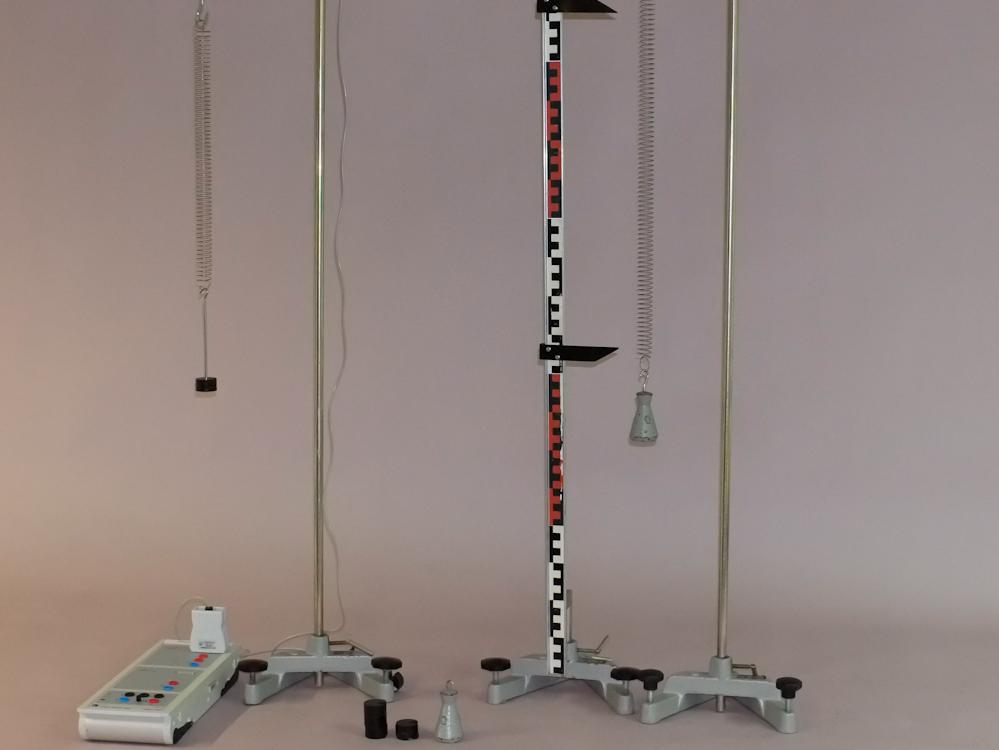

M16 Bestimmung einer Federkonstanten

Die Federkonstante der Feder eines Federschwingers soll statisch aus der Dehnung und dynamisch aus der Eigenfrequenz bestimmt werden.

Versuchsskript: m16_federschwinger_04_09_14.pdf

M17 Gekoppelte Pendel

Es werden der Kopplungsgrad, Die Fundamentalschwingungen und die Schwebung gekoppelter Pendel untersucht.

Versuchsskript: M17_GekoppeltePendel_24_01_08.pdf
