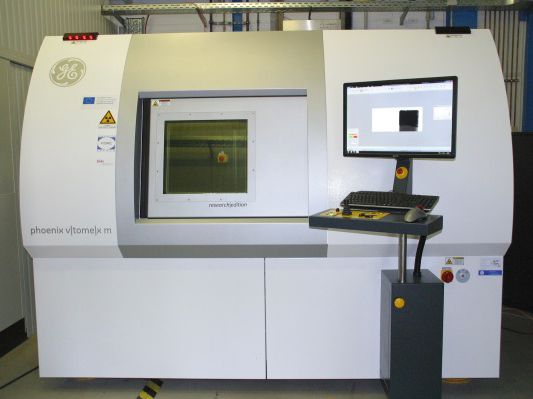

Phoenix-xray v|tome|x m

MAPEX Gerätedatenbank Logo

Allgemeine Informationen

  • Untersuchungsgebiete
  • Techniken
    X-ray computed tomography
  • Hersteller
    GE
  • Herstellungsjahr
    2014
  • Gemessene Größe
    3D-shape; defects; interfaces; volume
  • Hauptanwendung
    Non destructive testing (NDT) of metals, compound materials, opto-electronic components, etc.

Spezifikationen des Geräts

  • Technische Aspkete

    Max. object size: (height x diameter) 600 mm x 500 mm

    Max. scan range: (height x diameter) 290 mm x 400 mm

    nanofocus x-ray tube - 180 kV / 15 W,  < 1 µm  resolution (for 2mm sample diameter)

    microfocus x-ray tube - 240 kV / 320 W, > 3 µm  resolution / transmission < 40 mm steel

  • Weitere Untersuchungsmöglichkeiten
    Talbout-Lau-Graitung-Interferometer

Kontaktperson

Gerätestandort

  • Gruppe
    FIBRE/BIAS
  • Gebäude
    Ecomat
